VAIO type-sのファンをグリスアップする

Home

	【手順１】 今回は、VAIO type-sの冷却ファンをグリスアップします。仕様は以下のとおり ［商品名］　VGN-S94PS ［型式］　　 PCG-6H1N ［メーカー］ SONY ［OS］　　　 WindowsXP Pro→Win7 ［CPU］　　 PentiumM 740 1.733GHz ［メモリ］　　512MB ［HD］　　　 80GB

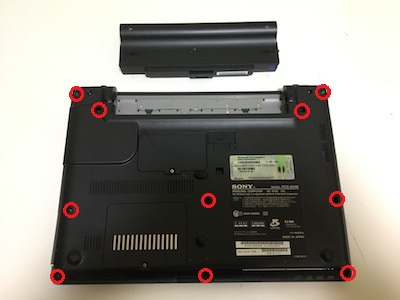

	【手順２】 まずは、裏面のバッテリーを外し、カバーのビスを10箇所外します。 ビスは同じサイズです。 パソコン内部もそうですが、ビスの位置に「⇒」が表示されており、とても分かりやすいです。

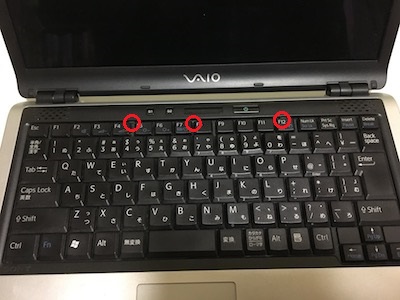

	【手順３】 表面に戻し、キーボードを外します。キーボード上部に「ツメ」があり、引っ掛っているので、マイナスドライバー等で外します。「F4とF5の間」「F7とF8の間」「F12」のところに引っ掛かりがあります。
	【手順４】 キーボードの引っ掛かりを外して、裏返します。（左写真）本体のカバーを外すビスを５箇所外します。 キーボードのフラットケーブルがありますので、【手順５】にしたがって、先に外しても構いません。
	【手順５】 次にキーボードを外します。本体のマザーボードとフラットケーブルで接続されていますので、左写真のようにプラスチックのロックを上に上げれば、ケーブルが抜けます。
	キーボードを外すと、このようになります。 ビスがなくならないように注意してください。
	【手順６】 メモリーのカバーを外します。【手順４】でビスを外していますので、今回はカバーのみとなります。

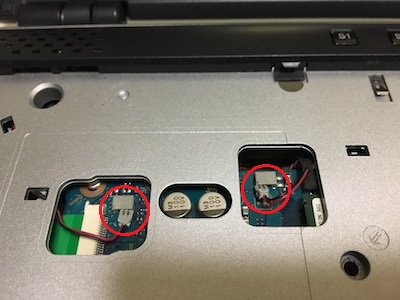

	【手順７】 コネクターケーブルを外します。細かい部分なので、無理にケーブルを引っ張って、破損させないように注意してください。

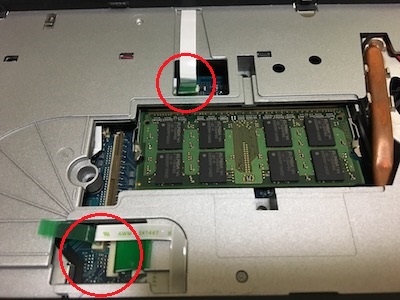

	【手順８】 本体のカード読み取り部分や、タッチパッドのフラットケーブルを３箇所外します。フラットケーブル部分の緑のプラスチックを引っ張っても外せますが、取れてしまうので、破損しないように外してください。

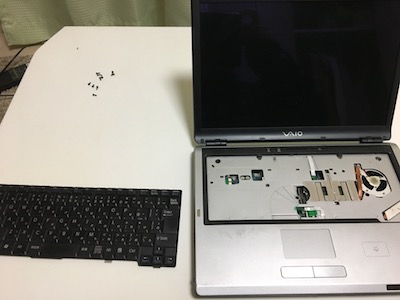

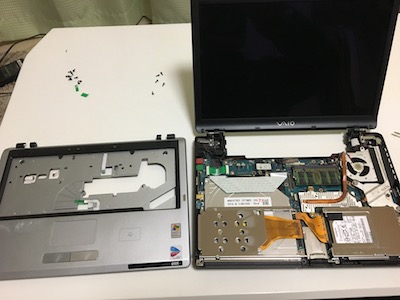

	やっと本体表面のカバーが外れました。左写真のようになります。

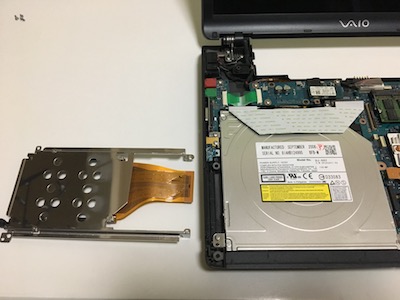

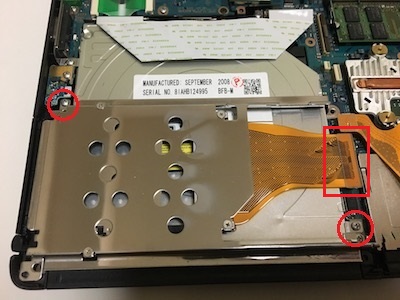

	【手順９】 次に、２箇所のビスとコネクタを外して、ＰＣカードスロットを外します。
	外すと左写真のようになります。

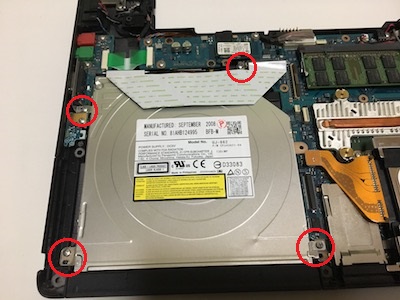

	【手順10】 DVDドライブが４箇所のビスを外します。フラットケーブルがありますので、【手順５】と同様の要領で外しましょう。

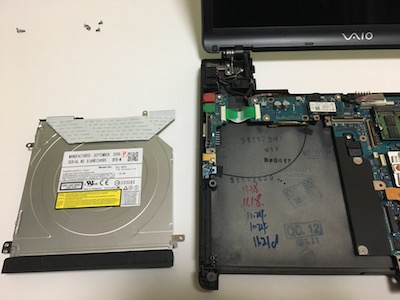

	外すとこのようになります。だいぶ部品がなくなってきました。 ※なぜか、内部に何やら落書き（メモ？）がありました。 ※DVDドライブの交換はリンクを参照してください。

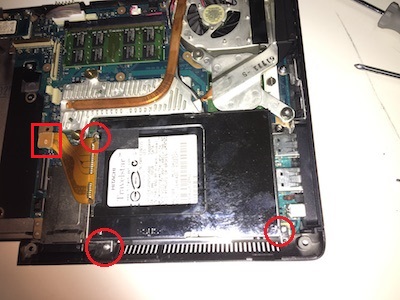

	【手順11】 ハードディスクの３箇所のビスとコネクタを外します。

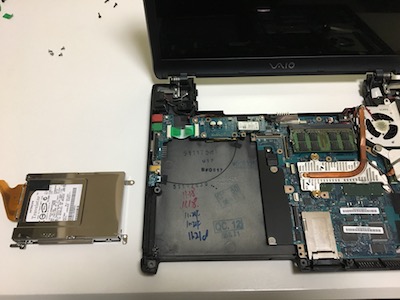

	外すとこのようになります。 やっとマザーボードの全容が見えてきました。 ここまでの手順ができれば、DVDドライブやハードディスクの交換はできますね！ ※DVDドライブの交換はリンクを参照してください。

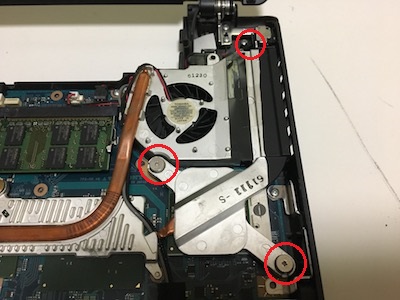

	【手順12】 CPUのヒートシンク（冷却パーツ）を外します。３箇所のビスを外しますが、CPUを抑えているしビス（左写真の下２箇所）はスプリングが入っています。
	上部のビスの位置には他にもビスがあるので、詳細は左写真です。

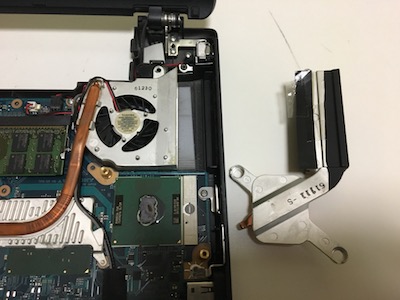

	外すとこのようになります。ファンカバーに黒いテープが貼られているので、ゆっくり剥がします。 ※一度剥がすと組み立てるときに、貼りつきにくくなるので、そのときは、セロハンテープ等で貼り付けてください。

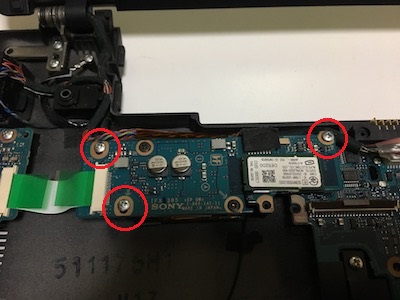

	【手順13】 音声の入出力（マイク・ヘッドホン）の基盤を外します。マザーボードと同じビスで固定されているので外します。

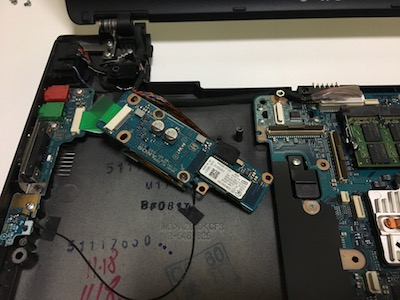

	フラットケーブルは外さなくても構いません。少しズラしておけばOKです。黒いケーブルがテープで固定されていますので、外しておきましょう。

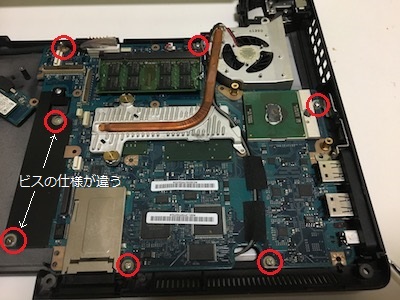

	【手順14】 いよいよマザーボードを外します。７箇所のビスを外しますが、左下の２箇所はビスの仕様が違いますので注意してください。

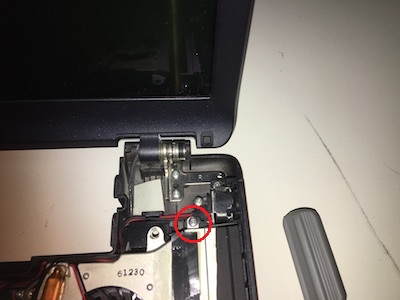

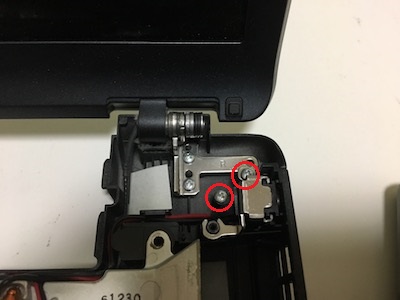

	【手順15】 右側面のカバーを外します。電源部分にある２箇所のビスを外します。

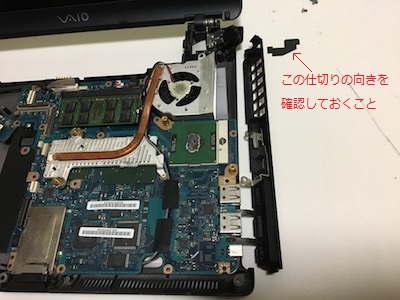

	右側面のカバーを外すと、このようになります。電源部分を仕切っているカバーの向きや取り付け位置を確認しておいてください。

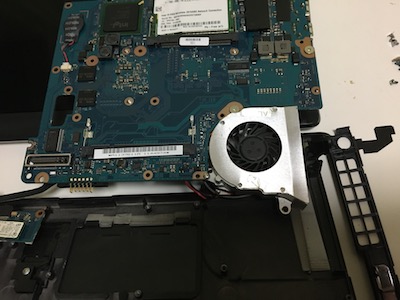

	【手順16】 マザーボードを裏返します。やっと冷却ファンにたどりつきました。

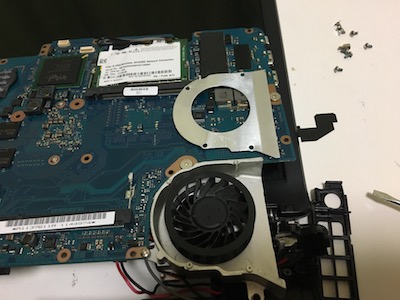

	【手順17】 冷却ファンのカバー（風向用）はビスではなく、リベットのようなもので固定されています。ここは破損覚悟でこじ開けました。やっと冷却ファンが見えました。 ※冷却ファンのカバーを復旧する時はセロハンテープで固定しました。スキルのある方はリベットをキチンと戻せると思いますが・・・
	冷却ファンは上に引き抜き抜くと、軸受けが見えました。ここの部分が異音の原因です。

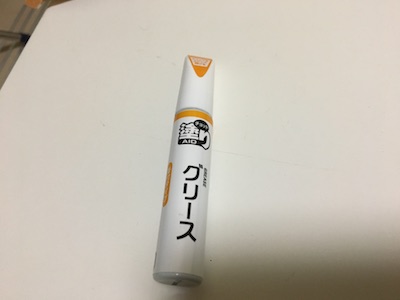

	【手順18】 グリスアップには市販のペン型グリスを使いました。ホームセンターで購入できます。

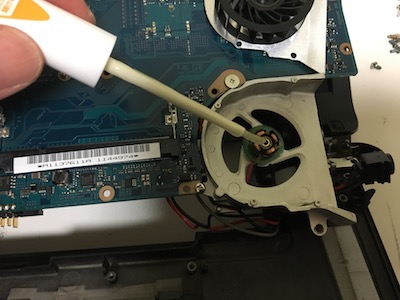

	このグリスを冷却ファンの軸受け部分に塗ります。ついでに冷却ファンのホコリも掃除しました。塗り終わったら、逆の手順で復旧します。結果としては、劇的に異音がなくなしました！かなり分解しましたが、大変満足でした。
